Arduino ile Sıcaklık Kontrollü Fan Yapımı

Merhaba arkadaşlar bu devremizde Arduino Uno ile hızı sıcaklığa bağlı olarak değişen fan yapacağız.

İhyacımız olan malzemeler;

• Arduino Uno
• 9V pil
• 1 adet dc motor ucuna pervane takmanız gerekmekte, fan olarak kullanacağız
• LM35 sıcaklık sensörü
• BC237 NPN transistör
• farklı renkte 3 adet led. Sıcaklık durumunu göstermek için sarı kırmızı mavi olabilir.

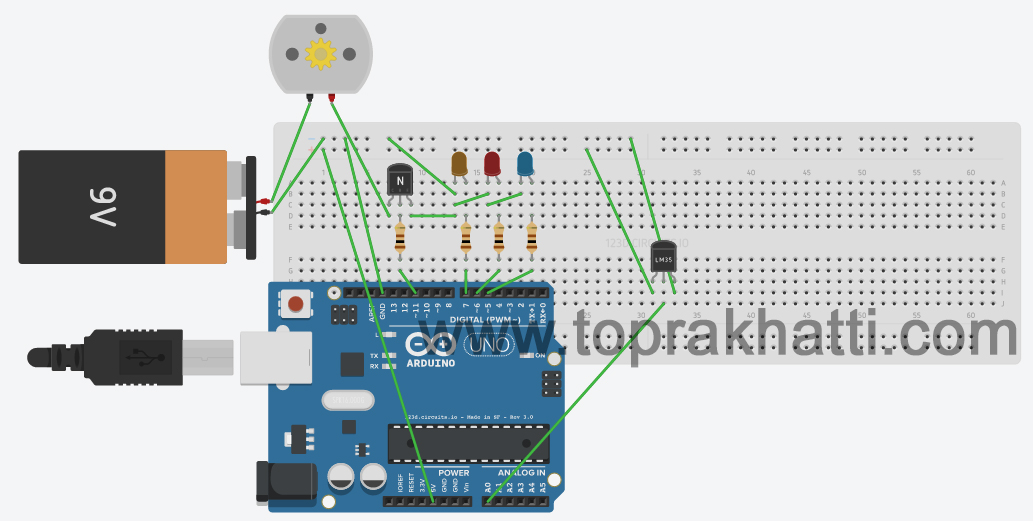

Devre şeması aşağıdaki gibidir.

Arduino kodları;

//LED'lerin bağlı olduğu pinler tanımlanır.
#define LED1 7
#define LED2 6
#define LED3 5

//değişken tanımlamaları yapılır.
long analog;
float isi;
int hiz;
void setup()
{
  pinMode(11,OUTPUT);   // Fan pini çıkış olarak tanımlanır.
  pinMode(7,OUTPUT);  // 7,6 ve 5'de LED'ler bağlıdır. Çıkış olarak tanımlanırlar.
  pinMode(6,OUTPUT);
  pinMode(5,OUTPUT);
}
void loop()
{
  analog=analogRead(0);   // Sıcaklık sensörü okunur.
  isi=analog*0.488;       // Okunan sıcaklık bilgisine göre sıcaklık santigrat cinsinden hesaplanır.
  hiz=analog/4;          // Ortamın sıcaklık değerine göre motorun hızı hesaplanır.
  analogWrite(11,hiz);   // Motor hesaplanan hızda döndürülür. Sıcaklık arttıkça motorun dönüş hızı da artar.

    if(isi>20)    //Isı 20 santigrat dereceyi aşmışsa LED1 ışık verir.
  {
    digitalWrite(LED1,HIGH);
  }
   if(isi>35)     //Isı 35 santigrat dereceyi aşmışsa LED2 ışık verir.
  {
    digitalWrite(LED2,HIGH);
  }
     if(isi>50)   //Isı 50 santigrat dereceyi aşmışsa LED3 ışık verir.
  {
    digitalWrite(LED3,HIGH);
  }
      if(isi<20)    //Isı 20 santigrat derecenin altına düşmüşse LED1 söner.
  {
    digitalWrite(LED1,LOW);
  }
   if(isi<35)     //Isı 35 santigrat derecenin altına düşmüşse LED2 söner.
  {
    digitalWrite(LED2,LOW);
  }
     if(isi<50)   //Isı 50 santigrat derecenin altına düşmüşse LED3 söner.
  {
    digitalWrite(LED3,LOW);
  }
}

Devrenin şeması için;

Tıklayınız.
